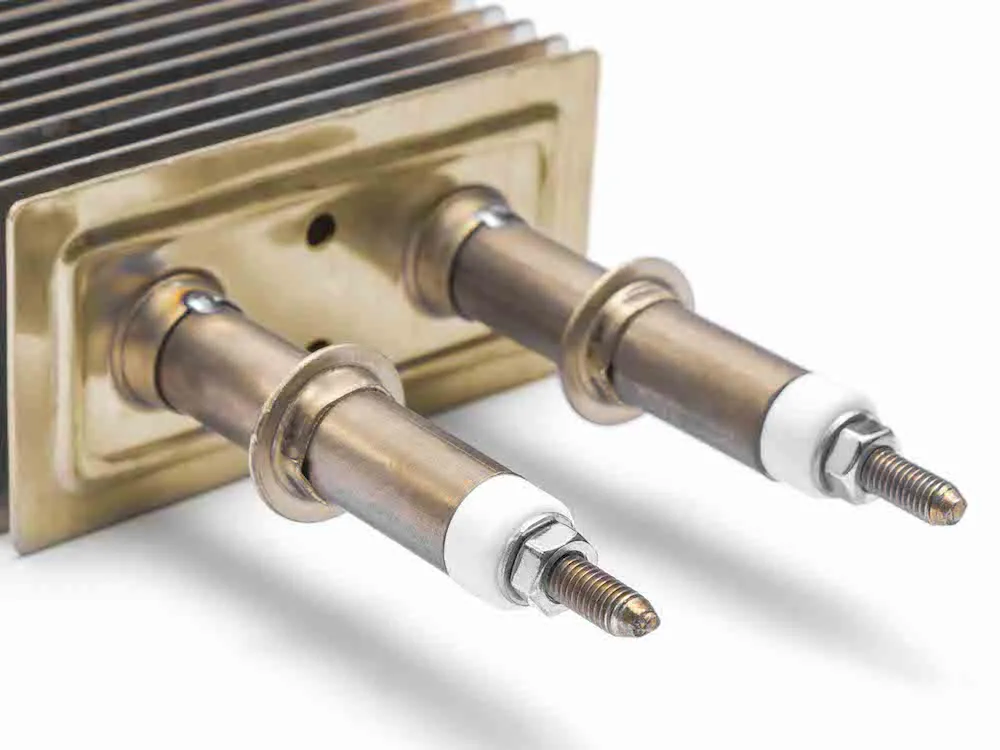

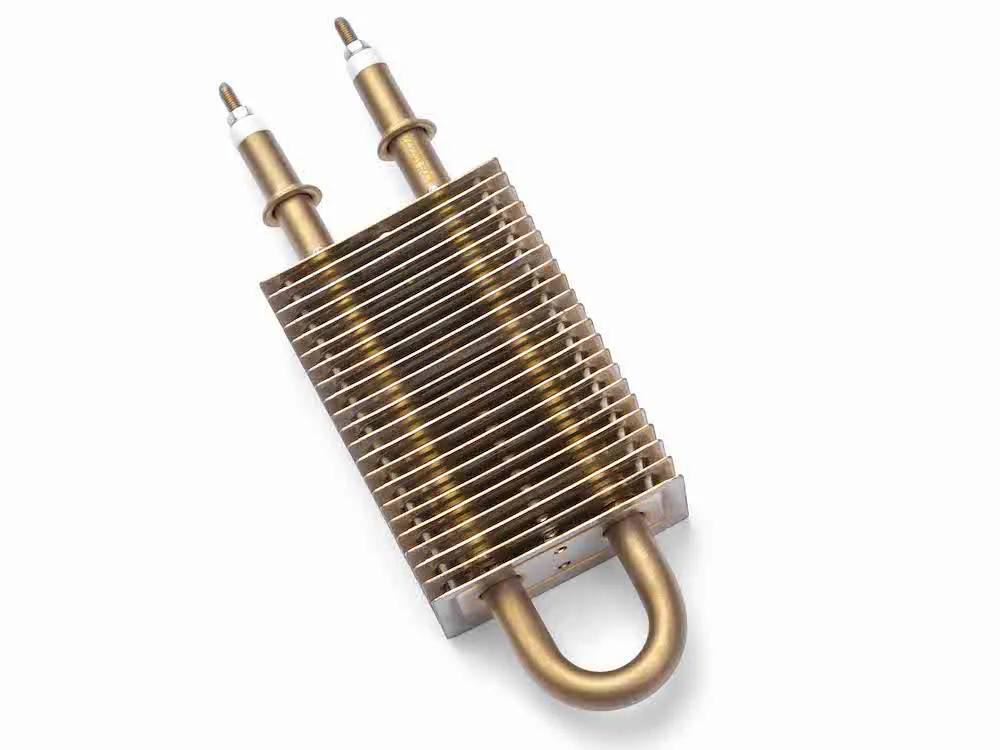

方形翅片电加热管
此款翅片型电加热管适用空气干烧、过载、负载设备加热使用。可以进行高效的热量传导。
加热管配以方形散热翅片，空间内热传导更均匀。
定制产品周期：10天
产品质保期：12个月
可定制化项目：功率/电压/尺寸
销售经理：185-5155-0989
客服热线： 0515-66882129
产品参数
| 参数 | 数值 |
|---|---|
| 电压 | 220V |
| 功率 | 2000W |
| 管材质 | SUS 310s |
| 电阻丝材质 | 镍铬丝 |
| 尺寸 | 管径14mm＊长度60mm |
| 泄漏电流 | <0.5MA/KW |
| 功率误差范围 | +5%, -10% |
使用场景
1.除湿机
2.取暖器
3.火车/高铁车厢
4.烘干设备
注意事项
1. 使用翅片型电加热管该注意些什么？
1）使用翅片电加热管时候，一定要注意温度控制，温度控制的好坏，直接影响了无紧固件翅片加热棒的寿命；
2）翅片电加热管的工作电压不得超过其额定值的10%；
3）注意翅片电加热管工作环境要求：湿度要低于90%，无爆炸性、腐性气体；
4）翅片电加热管应储藏在干燥之处，若因长期放置其对地绝缘电阻低于1M欧姆时，可在200℃左右的烘箱中干燥2小时即可恢复。
翅片电加热管的功率设计根据使用的环境不同有下面两种方案；
1）在无风循环的工作环境中，建议加热区长度（米）与功率（KW）比例关系为：1:1；即，1米的发热区做1KW功率；
2）在有风循环的工作环境中，建议加热区长度（米）与功率（KW）比例关系为：1:1.5；即，1米的发热区做1.5KW功率；
电加热管的功率设计原理根据的是电加热管的表面负荷
如下几种情况反应在不同的接线方式下额定电压与工作电压的关系；
1）单根加热管直接连电源，额定电压=工作电压
2）多根加热管并联接线最终接电源的话，额定电压=工作电压
3）多根加热管串联接线最终接电源的话，每根加热管的额定电压相加=工作电压。比如工作电压为220V的，2根加热管串联，那么单根加热管的额定电压即为110V
4）多根加热管Y型接法最终接电源的话，每根加热管的额定电压=工作电压/根号3。比如工作电压为380V的，3根加热管采用Y型接法，那么单根加热管的额定电压即为220V
5）多根加热管三角形接法最终接电源的话，每根加热管的额定电压=工作电压。比如工作电压为380V的，3根加热管采用三角形接法，那么单根加热管的额定电压即为380V
外壳材质一般采用不锈钢材质或者碳钢材质，根据工作温度的不同选择不同的材质：
1）无需长期使用，做试验品的，可以采用碳钢。
2）正常干烧使用，工作温度在300度左右的，建议使用不锈钢304材质。
3）正常干烧使用，工作温度在500度左右的，建议使用不锈钢321材质。
4）高温在700度-800度左右的，建议使用不锈钢310S材质或者进口英格莱材料。
翅片型电加热管的紧固件直径是根据电加热管管径来确认的，一般管径和紧固件的螺纹直径相差4-6mm：
具体可以参考以下表格：
| 管径 | 6mm | 8mm | 10mm | 12mm | 14mm | 16mm | 18mm | 20mm | 25mm |
|---|---|---|---|---|---|---|---|---|---|
| 紧固件 | M10*1.5 M12*1.5 | M12*1.5 M14*1.5 | M14*1.5 M16*1.5 | M16*1.5 M18*1.5 | M18*1.5 M20*1.5 | M20*1.5 M22*1.5 | M22*1.5 M24*1.5 | M24*1.5 M26*1.5 | M30*1.5 |
