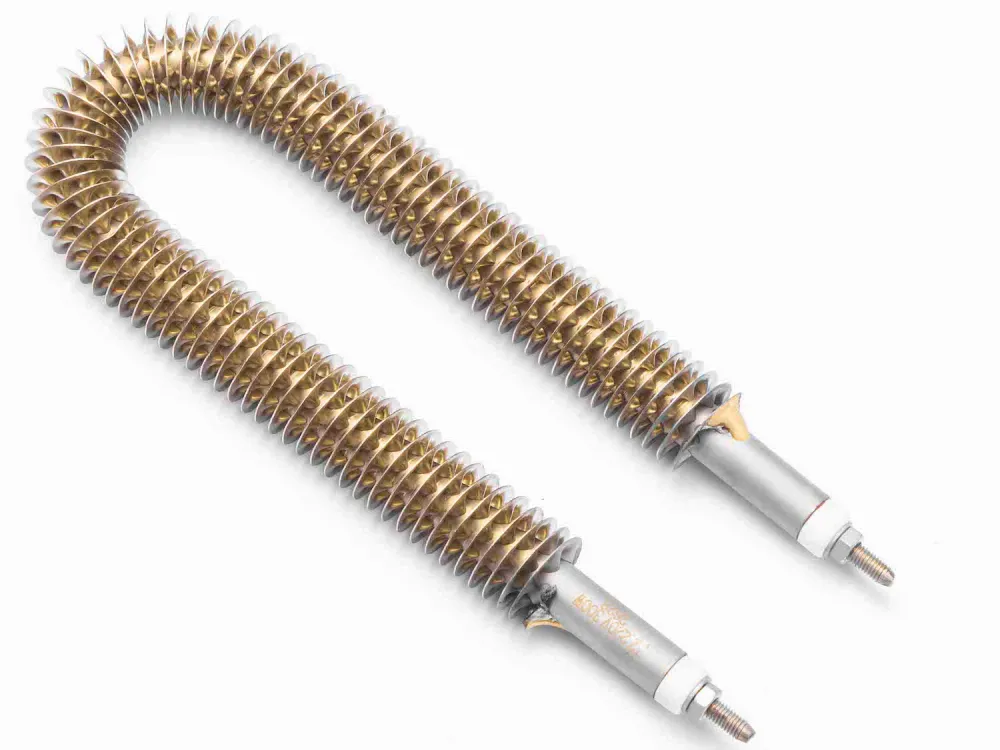

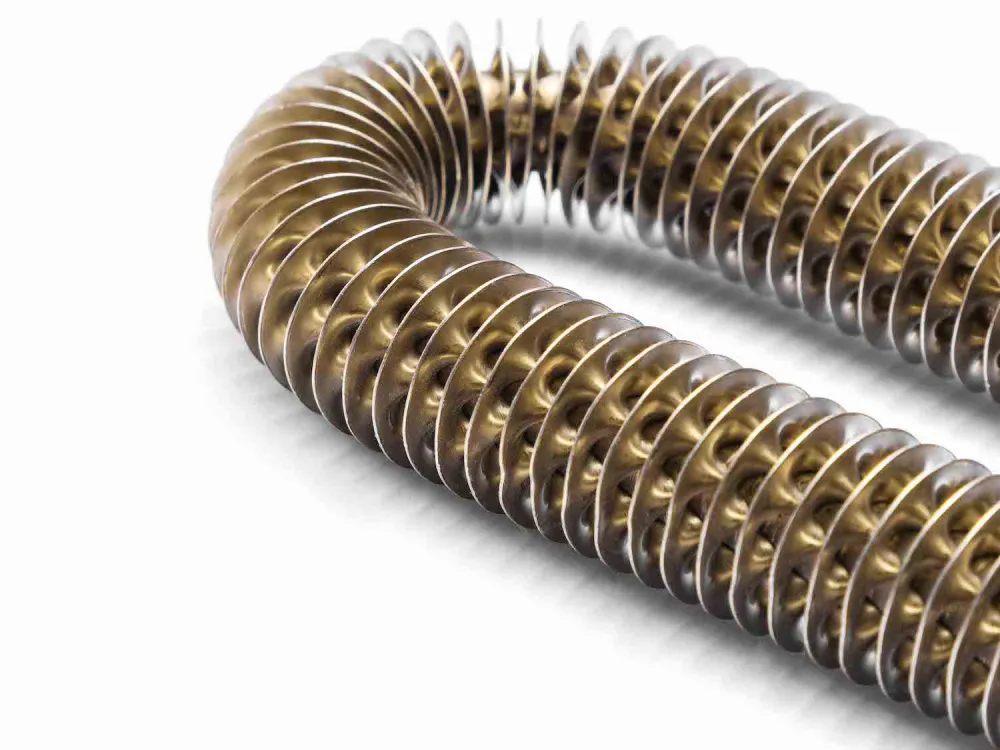

圆形翅片电加热管

此款翅片型电加热管适用空气干烧、过载、负载设备加热使用。可以进行高效的热量传导。 加热管配以翅片可使得受热空间更加均匀。
定制产品周期:7天
产品质保期:12个月
可定制化项目:功率/电压/尺寸

销售经理:185-5155-0989

客服热线: 0515-66882129

  产品参数

 参数 数值
电压 220V
功率 1000W
管材质 SUS 310s
电阻丝材质 镍铬丝
尺寸 管径8mm*长度80mm
泄漏电流 <0.5MA/KW
功率误差范围+5%, -10%

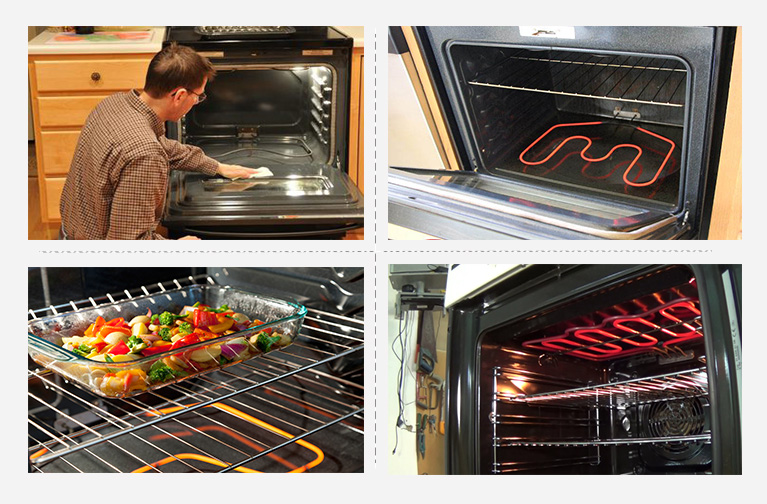

  使用场景


  注意事项

1. 使用翅片型电加热管该注意些什么?

1)使用翅片电加热管时候,一定要注意温度控制,温度控制的好坏,直接影响了无紧固件翅片加热棒的寿命;

2)翅片电加热管的工作电压不得超过其额定值的10%;

3)注意翅片电加热管工作环境要求:湿度要低于90%,无爆炸性、腐性气体;

4)翅片电加热管应储藏在干燥之处,若因长期放置其对地绝缘电阻低于1M欧姆时,可在200℃左右的烘箱中干燥2小时即可恢复。


2. 如何设计翅片型电加热管的功率?

翅片电加热管的功率设计根据使用的环境不同有下面两种方案;

1)在无风循环的工作环境中,建议加热区长度(米)与功率(KW)比例关系为:1:1;即,1米的发热区做1KW功率;

2)在有风循环的工作环境中,建议加热区长度(米)与功率(KW)比例关系为:1:1.5;即,1米的发热区做1.5KW功率;

电加热管的功率设计原理根据的是电加热管的表面负荷


3. 额定电压和工作电压的关系?

如下几种情况反应在不同的接线方式下额定电压与工作电压的关系;

1)单根加热管直接连电源,额定电压=工作电压

2)多根加热管并联接线最终接电源的话,额定电压=工作电压

3)多根加热管串联接线最终接电源的话,每根加热管的额定电压相加=工作电压。比如工作电压为220V的,2根加热管串联,那么单根加热管的额定电压即为110V

4)多根加热管Y型接法最终接电源的话,每根加热管的额定电压=工作电压/根号3。比如工作电压为380V的,3根加热管采用Y型接法,那么单根加热管的额定电压即为220V

5)多根加热管三角形接法最终接电源的话,每根加热管的额定电压=工作电压。比如工作电压为380V的,3根加热管采用三角形接法,那么单根加热管的额定电压即为380V


4. 翅片型电加热管的管材质如何选择?
翅片型电加热管一般用于空气干烧。

外壳材质一般采用不锈钢材质或者碳钢材质,根据工作温度的不同选择不同的材质:

1)无需长期使用,做试验品的,可以采用碳钢。

2)正常干烧使用,工作温度在300度左右的,建议使用不锈钢304材质。

3)正常干烧使用,工作温度在500度左右的,建议使用不锈钢321材质。

4)高温在700度-800度左右的,建议使用不锈钢310S材质或者进口英格莱材料。


5. 如何确确认翅片电加热管紧固件的尺寸?

翅片型电加热管的紧固件直径是根据电加热管管径来确认的,一般管径和紧固件的螺纹直径相差4-6mm:

具体可以参考以下表格:

管径6mm8mm10mm12mm14mm16mm18mm20mm25mm
紧固件M10*1.5


M12*1.5

M12*1.5


M14*1.5

M14*1.5


M16*1.5

M16*1.5


M18*1.5

M18*1.5


M20*1.5

M20*1.5


M22*1.5

M22*1.5


M24*1.5

M24*1.5


M26*1.5

M30*1.5
