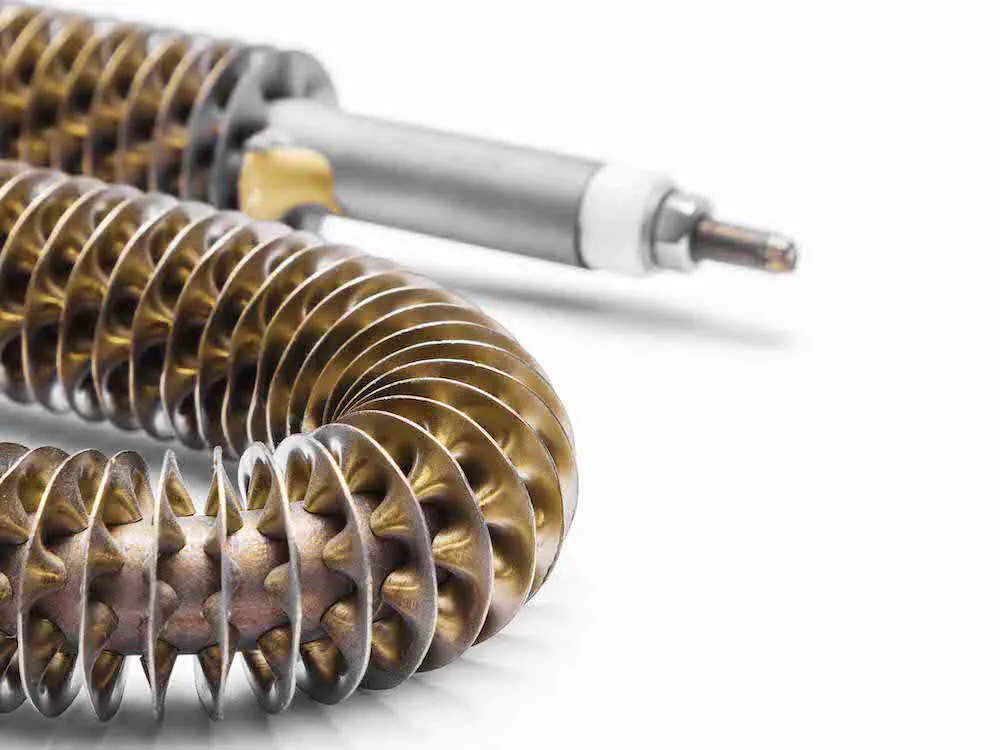

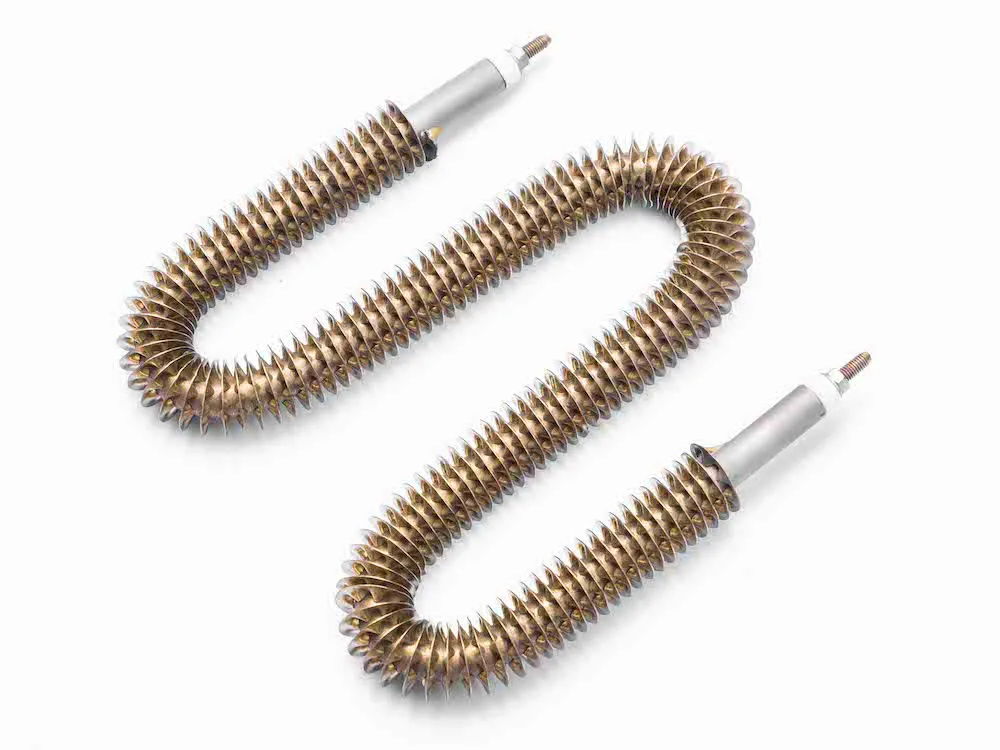

W圆形翅片电加热管
此款翅片型电加热管适用空气干烧、过载、负载设备加热使用。可以进行高效的热量传导。
加热管配以翅片可使得受热空间更加均匀。
定制产品周期:7天
产品质保期:12个月
可定制化项目:功率/电压/尺寸
销售经理:185-5155-0989
客服热线: 0515-66882129
产品参数
参数 | 数值 |
---|---|
电压 | 220V |
功率 | 1500W |
管材质 | SUS 310s |
电阻丝材质 | 镍铬丝 |
尺寸 | 管径10mm*长度100mm |
泄漏电流 | <0.5MA/KW |
功率误差范围 | +5%, -10% |

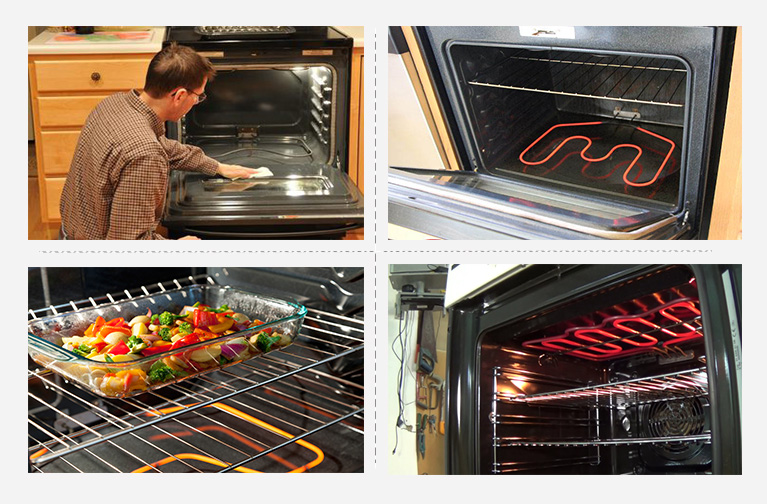

使用场景
注意事项
1. 使用翅片型电加热管该注意些什么?
1)使用翅片电加热管时候,一定要注意温度控制,温度控制的好坏,直接影响了无紧固件翅片加热棒的寿命;
2)翅片电加热管的工作电压不得超过其额定值的10%;
3)注意翅片电加热管工作环境要求:湿度要低于90%,无爆炸性、腐性气体;
4)翅片电加热管应储藏在干燥之处,若因长期放置其对地绝缘电阻低于1M欧姆时,可在200℃左右的烘箱中干燥2小时即可恢复。
翅片电加热管的功率设计根据使用的环境不同有下面两种方案;
1)在无风循环的工作环境中,建议加热区长度(米)与功率(KW)比例关系为:1:1;即,1米的发热区做1KW功率;
2)在有风循环的工作环境中,建议加热区长度(米)与功率(KW)比例关系为:1:1.5;即,1米的发热区做1.5KW功率;
电加热管的功率设计原理根据的是电加热管的表面负荷
如下几种情况反应在不同的接线方式下额定电压与工作电压的关系;
1)单根加热管直接连电源,额定电压=工作电压
2)多根加热管并联接线最终接电源的话,额定电压=工作电压
3)多根加热管串联接线最终接电源的话,每根加热管的额定电压相加=工作电压。比如工作电压为220V的,2根加热管串联,那么单根加热管的额定电压即为110V
4)多根加热管Y型接法最终接电源的话,每根加热管的额定电压=工作电压/根号3。比如工作电压为380V的,3根加热管采用Y型接法,那么单根加热管的额定电压即为220V
5)多根加热管三角形接法最终接电源的话,每根加热管的额定电压=工作电压。比如工作电压为380V的,3根加热管采用三角形接法,那么单根加热管的额定电压即为380V
外壳材质一般采用不锈钢材质或者碳钢材质,根据工作温度的不同选择不同的材质:
1)无需长期使用,做试验品的,可以采用碳钢。
2)正常干烧使用,工作温度在300度左右的,建议使用不锈钢304材质。
3)正常干烧使用,工作温度在500度左右的,建议使用不锈钢321材质。
4)高温在700度-800度左右的,建议使用不锈钢310S材质或者进口英格莱材料。
翅片型电加热管的紧固件直径是根据电加热管管径来确认的,一般管径和紧固件的螺纹直径相差4-6mm:
具体可以参考以下表格:
管径 | 6mm | 8mm | 10mm | 12mm | 14mm | 16mm | 18mm | 20mm | 25mm |
---|---|---|---|---|---|---|---|---|---|
紧固件 | M10*1.5 M12*1.5 | M12*1.5 M14*1.5 | M14*1.5 M16*1.5 | M16*1.5 M18*1.5 | M18*1.5 M20*1.5 | M20*1.5 M22*1.5 | M22*1.5 M24*1.5 | M24*1.5 M26*1.5 | M30*1.5 |
